Teollisuusajoneuvojen ohjaimet Manufacturers

Teollisuusajoneuvot, kuten trukit, kaivinkoneet, maatalouskoneet ja kaivoslaitteet, toimivat joissakin maapallon vaativimmista ympäristöistä. Näiden massiivisten koneiden saumattoman toiminnan takana on kriittinen elektroninen komponentti: Industrial Vehicle Controller. Tässä artikkelissa perehdytään syvällisesti näiden kestävien elektronisten aivojen tekniikkaan, sovelluksiin ja arkkitehtoniseen suunnitteluun, ja se auttaa hankintapäälliköitä ja suunnittelutiimejä tekemään tietoisia päätöksiä kalustoilleen.

1. Johdatus teollisuusajoneuvojen ohjaimiin

Teollisuusajoneuvojen ohjain on keskuselektroninen komentoyksikkö, joka vastaa raskaiden ajoneuvojen hallinnasta, valvonnasta ja tiettyjen operatiivisten tehtävien suorittamisesta. Toisin kuin tavallinen autoelektroniikka tai kaupalliset tietokonejärjestelmät, nämä laitteet on erityisesti suunniteltu kestämään äärimmäistä fyysistä ja sähköistä rasitusta.

Ne toimivat ajoneuvon aivoina, prosessoivat syötteitä eri antureista, käyttäjistä ja turvajärjestelmistä ja muuntavat tiedot tarkiksi fyysisiksi liikkeiksi. Nämä ohjaimet varmistavat korkean hyötysuhteen, turvallisuuden ja toimintatarkkuuden hydrauliventtiilien ohjaamisesta hybridivoimansiirron hallintaan.

2. Tärkeimmät tekniset luokitukset ja arkkitehtuurit

Teolliset ohjaimet luokitellaan niiden prosessointikapasiteetin, tulo- ja lähtökanavien tiheyden sekä viestintäominaisuuksien perusteella. Oikean arkkitehtuurin valitseminen on elintärkeää ajoneuvon optimaalisen suorituskyvyn kannalta.

2.1 Ohjelmoitavat logiikkaohjaimet vs elektroniset ohjausyksiköt

Teollisuusajoneuvoalalla ohjaimet jaetaan yleensä kahteen luokkaan:

• Keskielektroniset ohjausyksiköt: Nämä ovat erittäin integroituja yksiköitä, jotka hallitsevat ajoneuvon ydindynamiikkaa, moottoriparametreja ja monimutkaisia turvallisuusalgoritmeja. Ne käyttävät reaaliaikaisia ​​käyttöjärjestelmiä varmistaakseen millisekuntitason vasteajat.
• Hajautetut I/O-ohjaimet: Nämä pienemmät yksiköt sijoitetaan tiettyjen osajärjestelmien, kuten hydraulilohkon tai ohjaamon kojelautaan, lähelle. Ne keräävät paikallisia anturitietoja ja lähettävät ne takaisin keskuselektroniikkaan, mikä vähentää ajoneuvon johdinsarjan monimutkaisuutta.

2.2 Sähköarkkitehtuuri ja tulolähtöjen hallinta

Kestävän ohjaimen tulee käsitellä eri signaalityyppejä samanaikaisesti. Näitä ovat digitaaliset tulot kytkimien asentoja varten, analogiset tulot paine- ja lämpötila-antureille ja korkeataajuiset pulssitulot nopeuden seurantaan. Lähtöpuolella pulssinleveysmodulaatiolähdöt ovat välttämättömiä suhteellisten hydrauliventtiilien sujuvaan ohjaukseen, mikä estää nykivät liikkeet raskaissa nostosovelluksissa.

3. Tärkeät tekniset vaatimukset raskaille ympäristöille

Suunnitteluajoneuvot kohtaavat ankarat olosuhteet, jotka tuhoavat välittömästi standardin elektroniikan. Siksi teollisuusajoneuvojen ohjaimien on noudatettava tiukkoja valmistus- ja testausstandardeja.

3.1 Sisäänpääsyn suojaus ja tiivistys

Pöly, vesi ja kemikaalit ovat jatkuva uhkia. Laadukkaissa säätimissä on täysin suljetut kotelot, joissa käytetään usein alumiinista painevalettua koteloa erityisillä hengittävillä kalvoilla. Tämä mahdollistaa sisäisen paineen tasauksen säilyttäen samalla korkeat tunkeutumissuojausarvot, mikä varmistaa, että kosteus ei tiivisty kotelon sisään nopeiden lämpötilamuutosten aikana.

3.2 Tärinän- ja iskunkestävyys

Raskaat koneet synnyttävät valtavia tärinävoimia. Teollisuusohjaimet on rakennettu kestävistä painetuista piirilevyistä, vahvistetuista liittimen nastoista ja tiivisteaineista, jotka kapseloivat sisäisen elektroniikan. Tämä rakennerakenne estää juotosliitoksen halkeilun ja komponenttien irtoamisen jatkuvan käytön aikana epätasaisessa maastossa.

3.3 Sähkömagneettinen yhteensopivuus

Teknisen ajoneuvon sähköjärjestelmä on tunnetusti meluisa. Tehokkaat käynnistimet, vaihtovirtageneraattorit ja sähkömoottorit aiheuttavat merkittäviä sähkömagneettisia häiriöitä. Ajoneuvon ohjaimissa on oltava vahva sisäinen suodatus, transienttijännitteen vaimennusdiodit ja suojatut kotelot tietojen vioittumisen tai odottamattomien järjestelmän nollausten estämiseksi.

4. Ohjaimen teknisten tietojen vertailu

Auttaakseen suunnittelutiimejä valitsemaan oikean laitteistoalustan alla olevassa taulukossa esitetään tyypilliset tekniset erot vakio-, keskitason ja korkean tason ajoneuvoohjaimien välillä.

5. Tärkeimmät sovellusskenaariot nykyaikaisissa teknisissä ajoneuvoissa

Teollisuusajoneuvojen ohjaimia käytetään useilla eri aloilla, joista jokainen vaatii erityisiä ohjelmistoparametreja ja laitteistokokoonpanoja.

5.1 Materiaalinkäsittelylaitteet

Sähkötrukeissa ja työntömastotrukeissa ohjain ohjaa ajomoottorien ja hydraulisten nostopumppujen välistä synkronointia. Se toteuttaa tarkat nopeuden kiihtyvyyskäyrät, estää käännöksen rampeilla ja tarkkailee akun purkaustasoja energiankäytön optimoimiseksi.

5.2 Maansiirto- ja rakennuskoneet

Kaivinkoneissa ja kuormaajissa ohjain hallitsee dynaamisesti hydraulipumpun vääntömomenttia moottorin kuormituksen perusteella. Säätämällä suhteellisia venttiilejä jatkuvasti, se antaa kuljettajille mahdollisuuden suorittaa tasaisia, moniakselisia liikkeitä, mikä parantaa sykliaikoja ja vähentää polttoaineen kulutusta.

5.3 Maa- ja metsätalousajoneuvot

Traktoreissa ja harvestereissa ohjaimet ovat yhteydessä automatisoituihin ohjausjärjestelmiin ja työkoneiden ohjausverkkoihin. Tämä integrointi varmistaa, että lisälaitteet toimivat täydellisessä harmoniassa ajoneuvon ajonopeuden kanssa, mikä mahdollistaa erittäin tarkan maanviljelyn.

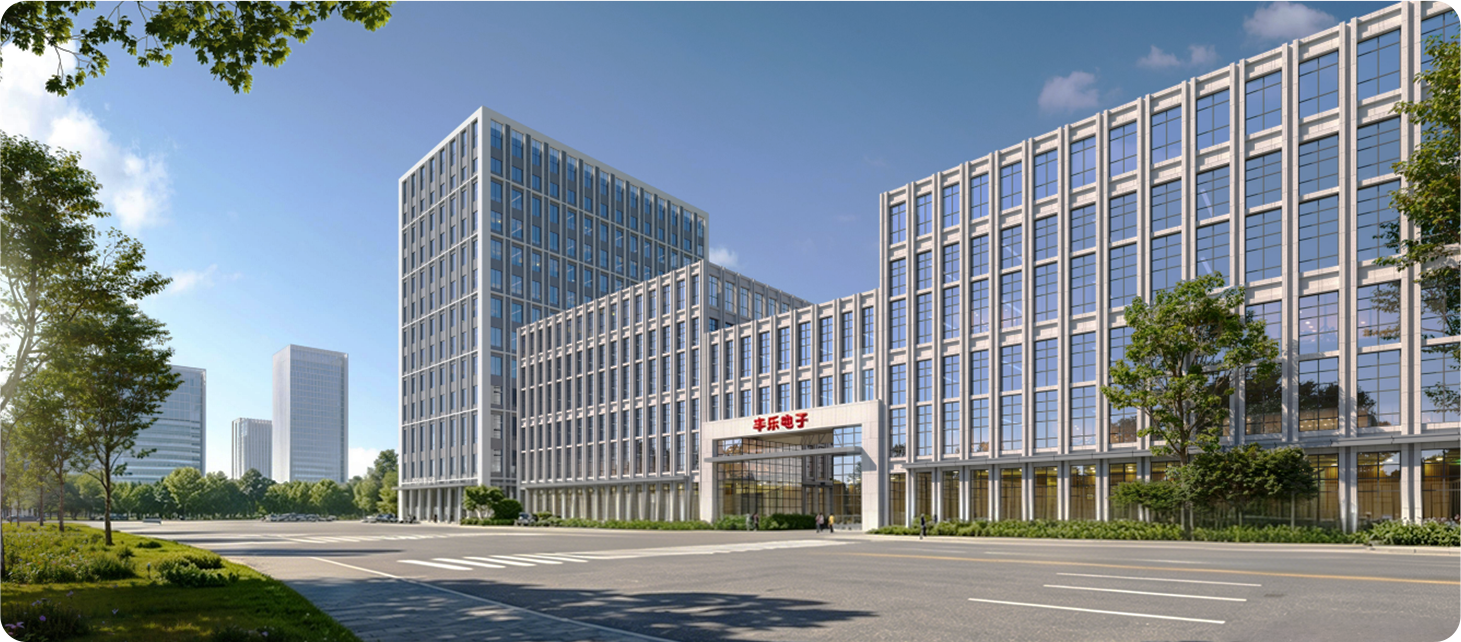

6. Hangzhou Fengle Electronic Technology Co Ltd:n tekniset ja palvelun edut

Teollisuusajoneuvojen elektroniikan valmistuskumppania valittaessa tekninen asiantuntemus ja luotettavat tuotantoprosessit ovat tärkeitä. Hangzhou Fengle Electronic Technology Co Ltd toimittaa alan johtavia ratkaisuja seuraavien etujen kautta:

• Kattava tekniikan integrointi: Kansallisena korkean teknologian yrityksenä yritys yhdistää saumattomasti suunnittelun, tutkimuksen, kehityksen, tuotannon ja myynnin. Tämä päästä päähän -ohjaus takaa, että jokainen tuote on täysin asiakkaan teknisten vaatimusten mukainen.
• Edistyneet mukautusominaisuudet: Yritys tarjoaa erittäin luotettavia ja räätälöityjä ratkaisuja. Laitteistoasetteluja ja ohjelmistoalgoritmeja voidaan säätää vastaamaan tiettyjä käyttövaatimuksia.
• Tiukka laadunhallintajärjestelmä: Jokainen säädin käy läpi tiukat ympäristörasitusseulonnat, toimintatestaukset ja tärinätestaukset pitkän aikavälin luotettavuuden varmistamiseksi kentällä.
• Vankka tekninen tuki: Asiakkaat saavat kattavan tuotteen elinkaarituen alustavista kaavamaisista arvioinneista ja prototyyppien kehittämisestä laajamittaiseen käyttöönottoon ja kenttäoptimointiin.

7. Usein kysyttyjä kysymyksiä ajoneuvon ohjaimista

FAQ 1: Miten teollisuusajoneuvojen ohjaimet kommunikoivat koneen muiden osien kanssa?

Useimmat nykyaikaiset yksiköt käyttävät Controller Area Network -väyläprotokollaa, jota kutsutaan yleisesti CAN-väyläksi, sekä korkeamman tason protokollia, kuten J1939. Tämän ansiosta eri moduulit, kuten moottori, vaihteisto ja näyttö, voivat jakaa nopeita tietoja yhden johtoparin kautta, mikä vähentää kaapeloinnin monimutkaisuutta.

FAQ 2: Mikä on kahden ytimen prosessorien käytön tarkoitus korkean tason ohjaimissa?

Kaksiytimistä prosessoreita käytetään usein täyttämään tiukat toiminnalliset turvallisuusvaatimukset. Yksi ydin käsittelee pääsovelluslogiikkaa, kun taas toinen ydin varmistaa itsenäisesti laskelmat. Jos poikkeama havaitaan, järjestelmä sammuu turvallisesti tai siirtyy limp-home-tilaan onnettomuuksien estämiseksi.

FAQ 3: Voivatko nämä ohjaimet toimia turvallisesti äärimmäisissä talvi- tai kesäolosuhteissa?

Kyllä, teollisuusluokan ajoneuvoohjaimet on suunniteltu käyttämällä erikoistuneita autokomponentteja, joiden ansiosta ne toimivat luotettavasti laajalla lämpötilaspektrillä, jotka vaihtelevat tyypillisesti miinus 40 - plus 85 celsiusastetta.

FAQ 4: Miten ohjelmistopäivityksiä hallitaan näissä yksiköissä ajoneuvon käyttöönoton jälkeen?

Ohjelmistopäivitykset suoritetaan yleensä CAN-väylän kautta käyttämällä diagnostiikkatyökalua tai integroitujen langattomien telematiikkamoduulien kautta, joiden avulla kaluston johtajat voivat ottaa laiteohjelmiston käyttöön langattomasti, mikä säästää merkittävästi ylläpitoaikaa.

FAQ 5: Mikä on suhteellinen tehonsäätö ja miksi se on tärkeää hydrauliikan kannalta?

Suhteellinen ohjaus käsittää hydrauliseen solenoidiventtiiliin lähetettävän sähkövirran muuttamisen sen sijaan, että se kytketään kokonaan päälle tai kokonaan pois päältä. Tämän ansiosta ohjain voi säätää nestevirtausta sujuvasti ja antaa käyttäjälle tarkan komennon nosto-, kallistus- ja pyörimismekanismeihin.
