1 Johdatus sähköisten teollisuusajoneuvojen instrumentointiin
Sähkökäyttöiset teollisuusajoneuvot, kuten haarukkatrukit, työntömastotrukit, automatisoidut ohjatut ajoneuvot ja raskaat sähkökäyttöiset vetotraktorit, vaativat erityisiä valvontajärjestelmiä. Toisin kuin perinteiset polttomoottoriajoneuvot, sähköiset teollisuusajoneuvot ovat vahvasti riippuvaisia tarkasta elektronisesta hallinnasta akun käytön optimoimiseksi, käyttäjän turvallisuuden varmistamiseksi ja korkean toiminnan tehokkuuden ylläpitämiseksi vaativissa varasto- ja valmistusympäristöissä.
Mittariryhmä toimii ensisijaisena viestintäkeskuksena ajoneuvojärjestelmien ja kuljettajan välillä. Se käsittelee signaaleja akun hallintajärjestelmästä, moottorin ohjaimista ja turvaantureista esittääkseen selkeää, toimivaa dataa reaaliajassa. Nykyaikainen instrumentointi on siirtynyt yksinkertaisista analogisista mittareista erittäin integroituihin digitaalisiin kojelautanäytöihin, jotka kestävät ankarat käyttöolosuhteet, kuten äärimmäiset lämpötilat, mekaaniset tärinät ja altistuksen pölylle ja kosteudelle.
2 avainkomponenttiluokkaa sähköajoneuvojen kojelaudoissa
Tehokas sähköajoneuvojen instrumentointijärjestelmä koostuu useista kriittisistä telemetria- ja näyttökomponenteista. Nämä osat toimivat yhdessä ja tarjoavat kattavan yleiskuvan koneen tilasta.

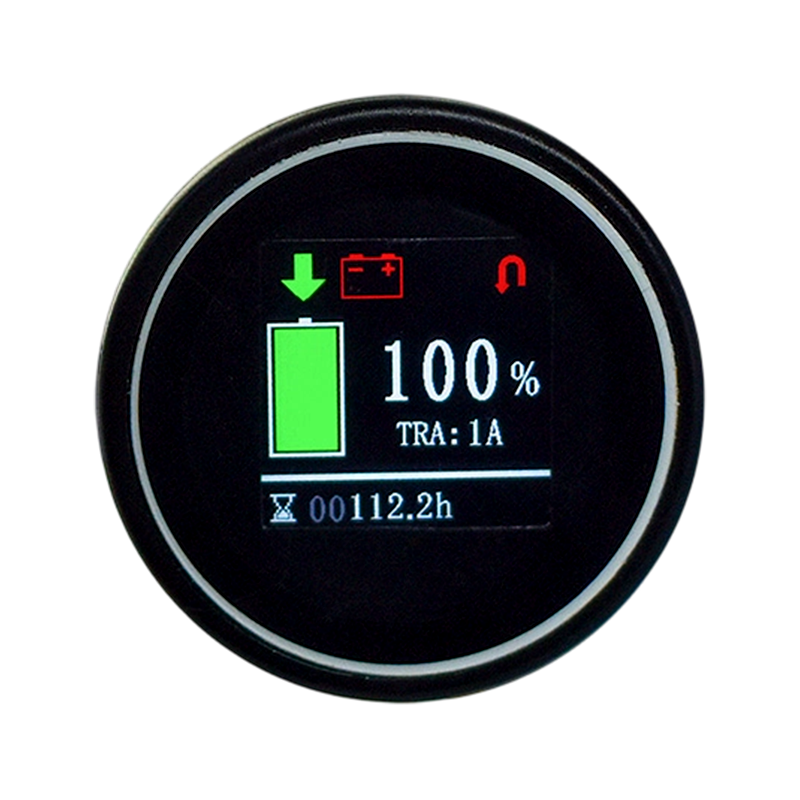

- Akun purkauksen ilmaisimet: Tämä komponentti seuraa lyijyakkujen tai litiumioniakkujen jäljellä olevaa energiatasoa. Se estää syväpurkausskenaariot, jotka voivat vahingoittaa akkukennoja pysyvästi.

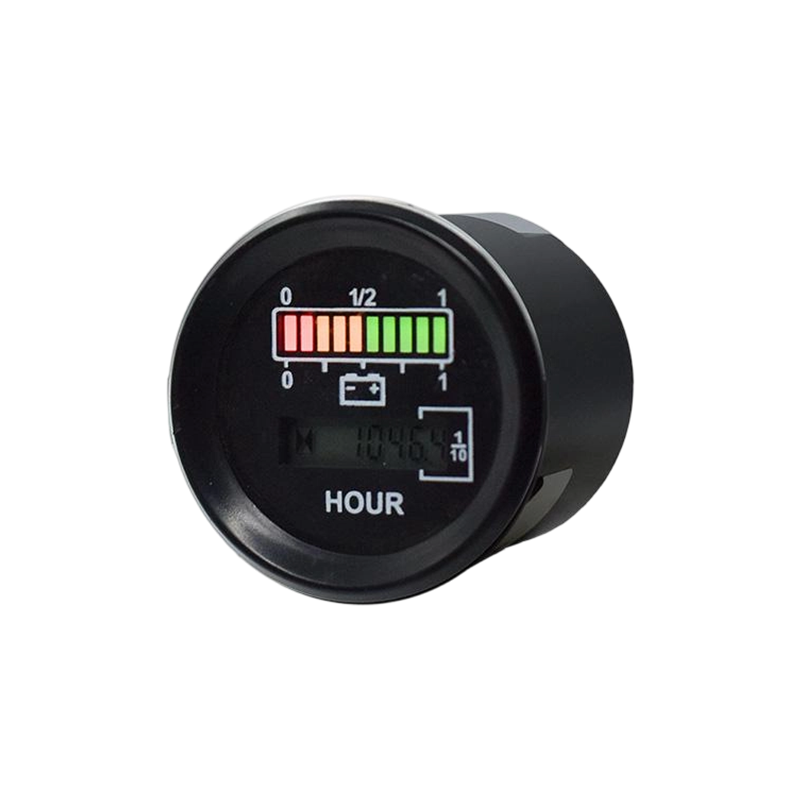

- Digitaaliset tuntimittarit: Kaluston hallinnan ja määräaikaisen huollon kannalta välttämätön tuntimittarit seuraavat ajoneuvon hydraulijärjestelmien ja ajomoottoreiden tarkkaa käyttöaikaa.
- Nopeus- ja kierroslukumittarit: Nämä indikaattorit seuraavat kulkunopeutta ja moottorin pyörimisnopeuksia varmistaakseen sisävaraston nopeusrajoitusten ja varaston turvallisuusprotokollien noudattamisen.
- Lämmönvalvontanäytöt: Sähkömoottorit ja tehoelektroniikka tuottavat lämpöä raskaiden nostojen aikana. Lämpötilamittarit valvovat invertterin ja moottorin lämpötiloja ylikuumenemisen estämiseksi.
- Vikakoodikommunikaattorit: Kun järjestelmävirhe tapahtuu, näyttöpaneeli näyttää erityisiä diagnostisia vikakoodeja, joiden avulla huoltoryhmät voivat tehdä vianmäärityksen ilman laajaa diagnostiikkalaitteistoa.
3 Teollisuuden näyttöpaneelien tekniset tiedot
Teollisuusajoneuvojen instrumenttien on täytettävä tiukat suunnittelukriteerit toimiakseen luotettavasti raskaissa B2B-ympäristöissä. Seuraavassa taulukossa on esitetty nykyaikaisten sähköisten teollisuusajoneuvojen instrumenttien keskeiset tekniset parametrit.
| Parametrin tyyppi | Tekniset tiedot | Toiminnallinen tarkoitus |
|---|---|---|
| Viestintäprotokolla | Ohjainalue Verkkoväyläviestintä | Mahdollistaa saumattoman tiedonsiirron moottoriohjaimen, akunhallintajärjestelmän ja näyttöpaneelin välillä |
| Sisäänpääsyn suojausluokitus | IP65 tai IP67 veden- ja pölynkestävyys | Suojaa sisäistä elektroniikkaa vesisuihkuhuuhteluilta ja hienojakoiselta ilmapölyltä teollisuuslaitoksissa |
| Käyttöjännitealue | 12 V - 80 V tasavirran automaattinen tunnistus | Mahdollistaa yhden instrumenttimallin toiminnan eri trukkien akkukokoonpanoissa |
| Näyttötekniikka | Transflektiivinen nestekidenäyttö tai suurikontrastinen valodiodi | Varmistaa selkeän näkyvyyden suorassa auringonpaisteessa ja hämärässä valaistussa varastotilassa |
| Iskun- ja tärinänkestävyys | 5G - 10G jatkuva mekaaninen iskutestaus | Estää komponenttien vaurioitumisen, kun ajoneuvot kulkevat epätasaisten varastoliikuntasaumojen yli |
4 CAN-väyläviestinnän merkitys nykyaikaisissa kalustoissa
Controller Area Network -väyläteknologian integrointi, joka tunnetaan yleisesti CAN-väylänä, on mullistanut teollisuusajoneuvojen laitteiden toiminnan. Vanhemmissa ajoneuvomalleissa jokainen mittari vaati erillisen analogisen johdon, joka kulki anturista suoraan kojelautaan. Tämä loi monimutkaisia johtosarjoja, jotka olivat alttiita löyseille liitoksille ja sähköisille häiriöille.
CAN-väyläarkkitehtuurilla kaikki ajoneuvon osat – kuten moottorin ohjain, hydraulipumput, jarruyksiköt ja akut – on yhdistetty yhteen, jaettuun kaksijohtimiseen verkkoon. Kojetaulu toimii tässä verkossa älykkäänä solmuna, joka lukee eri moduulien lähettämiä sarjoitettuja datapaketteja. Tämä kokoonpano tarjoaa useita selkeitä etuja teollisiin toimintoihin:
- Vähentynyt johdotuksen monimutkaisuus: Vähemmän fyysisiä johtimia tarkoittaa vähemmän vikakohtia, pienempi ajoneuvon paino ja yksinkertaisempia kokoonpanoprosesseja ajoneuvon valmistuksen aikana.
- Kehittynyt diagnostiikka: Koska kojetaululla on pääsy koko ajoneuvon tietoverkkoon, se voi näyttää erittäin kuvaavia virheilmoituksia ja toimintavaroituksia, mikä minimoi ajoneuvon seisokit.
- Laivaston telematiikan integrointi: Keskitetty tietovirta voidaan helposti välittää ulkoisiin langattomiin telemetriamoduuleihin, jolloin varastopäälliköt voivat seurata kaluston kuntoa, akkujen latausjaksoja ja käyttäjän käyttäytymistä etänä.
5 Ympäristöön sopeutuminen ja kestävät suunnittelustandardit
Teolliset materiaalinkäsittelylaitteet siirtyvät usein hyvin erilaisten ympäristöjen välillä, esimerkiksi siirryttäessä pakkasjäähdytysyksiköstä suoraan kuumaan, kosteaan lastauslaituriin. Tämä nopea lämpötilan muutos aiheuttaa suuren kondensaatioriskin elektronisten instrumenttien koteloihin.
Tämän torjumiseksi premium-instrumentit käyttävät kestäviä suunnittelutekniikoita. Ulkokotelot on valettu iskunkestävästä polykarbonaattimateriaaleista, jotka kestävät kemikaaliroiskeita, hydrauliöljyjä ja ultraviolettisäteilyaltistusta. Sisäiset piirilevyt on käsitelty mukautuvalla pinnoitteella, joka on erikoistunut suojaava kemiallinen pinnoite, joka sulkee elektroniset komponentit pois kosteudelta ja ilman epäpuhtauksilta. Lisäksi kehittyneissä näytöissä on huurtumista estävä lasi ja integroidut paineentasausaukot, jotka estävät sisäisen kosteuden kertymisen säilyttäen samalla tiukan vedenpitävän tiivisteen.
6 tuotantoyrityksemme strategista palveluetua
Hangzhou Fengle Electronic Technology Co., Ltd. tukee maailmanlaajuisia raskaiden laitteiden valmistajia ja teollisuuskaluston toimittajia vankan suunnittelun, valmistuksen ja teknisten valmiuksien avulla.
- 1 Kokonaisvaltainen suunnittelu ja kehitys: Kansallisena korkean teknologian yrityksenä Hangzhou Fengle Electronic Technology Co., Ltd. yhdistää tutkimuksen, kehityksen ja suunnittelun saman katon alle. Näin voimme ottaa mukautettuja konsepteja nopeasti tuotantovalmiiksi autoelektroniikkaratkaisuiksi.
- 2 Räätälöity ratkaisu: Ymmärrämme, että jokaisella teollisuusajoneuvolla on yksilöllinen toimintasuunnitelma. Hangzhou Fengle Electronic Technology Co., Ltd. tarjoaa räätälöityjä ohjelmistokalibrointeja, mukautettuja näyttöasetteluja ja joustavia jännitteen mukautuksia ajoneuvosi linjavaatimuksiin.
- 3 Laadukas ja luotettava valmistus: Hyödyntämällä tarkkoja valmistusprosesseja ja tiukkoja automatisoituja testauslaitteita, tuotteemme tarjoavat pitkän käyttöiän raskaassa teollisuuden rasituksessa, mikä vähentää B2B-kumppaneidemme takuuvaatimuksia.
- 4 Kattava tekninen tuki: Alkuperäisestä CAN-väyläprotokollan integroinnista oston jälkeiseen kaluston konfigurointiin omistautunut suunnittelutiimimme tarjoaa yksityiskohtaisen dokumentaation ja aktiivisen teknisen tuen sujuvan toteutuksen varmistamiseksi.
7 alan usein kysyttyä kysymystä
Mikä on sähkötrukin akun purkausilmaisimen ensisijainen tarkoitus?
Ensisijainen tarkoitus on tarkkailla akun jäljellä olevaa lataustilaa tarkasti. Se toimii visuaalisena oppaana kuljettajalle tietääkseen, milloin ajoneuvon on palattava latausasemalle, ja se suojaa akkukennoja syväpurkausolosuhteilta, jotka lyhentävät akun kokonaiskäyttöikää.
Kestävätkö nämä laitteet äärimmäisiä lämpötilanvaihteluita?
Kyllä, teollisuustason instrumentit on suunniteltu toimimaan laajoilla lämpötila-alueilla, tyypillisesti negatiivisesta 30 celsiusasteesta positiiviseen 70 celsiusasteeseen. Tämä mahdollistaa luotettavan toiminnan ulkopihoilla, raskaissa tuotantoympäristöissä ja kylmävarastoissa.
Kuinka CAN-väylän näyttö yksinkertaistaa ajoneuvon vianmääritystä?
Sen sijaan, että teknikoita vaadittaisiin tarkastamaan yksittäisten antureiden jännitteet manuaalisesti, CAN-väylän näyttö lukee digitaaliset virhekoodit suoraan ajoneuvon keskusverkosta. Se näyttää näytöllä erityiset vikakoodit tai tekstihälytykset, jotka osoittavat tarkalleen, mikä järjestelmä tarvitsee huoltoa.
Mitä Ingress Protection -luokitusta suositellaan varastoajoneuvoille?
Suositeltava tunkeutumissuojausluokka on IP65 tai korkeampi. IP65-luokitus takaa, että instrumentti on täysin tiivis pölyn sisäänpääsyä vastaan ja kestää matalapaineisia vesisuihkuja, mikä on välttämätöntä ajoneuvoille, joita puhdistetaan säännöllisesti tai käytetään pölyisissä ympäristöissä.
Onko mahdollista mukauttaa näyttöliittymää tietyille ajoneuvomalleille?
Kyllä, nykyaikaiset digitaaliset kojelautat mahdollistavat mukautettavia ohjelmistokokoonpanoja. Valmistajat voivat ohjelmoida mukautettuja käynnistyslogoja, valita tiettyjä mittarien asetteluja, määrittää yksilöllisiä varoitusrajoja ja konfiguroida kielivaihtoehtoja vastaamaan tiettyjen ajoneuvomalliensa brändejä ja toimintoja.
